冠优电源高压输入DC-DC电源带载能力应用窍门

随着社会发展和人们生活水平的提高，各行各业的用电产品越来越多，每种用电产品内部都有电源，将从交流电网、蓄电池、光伏板等各种能量源头的电，转化为产品内部电路可以用的低压直流电。一般来说，AC/DC电源用于从交流电网取电；DC/DC电源用于从蓄电池或者光伏板取电，高压输入DC/DC电源（冠优电源uhv）是其中一种，是从高压源头取电的DC/DC电源，高压源头有光伏组串、储能电池组母线、SVG母线等。

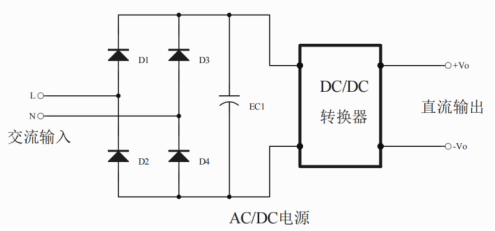

在AC/DC电源内部，输入侧有整流桥（如下图中的D1~D4四个二极管）和电解电容（EC1），对交流市电进行整流滤波，得到直流电压，再经过DC/DC转换器，得到所需直流输出，供给负载使用。由于有输入整流桥的存在，两根输入线（火线和零线，即L和N）是可以互换的，即下图中的L和N可以调换位置，不影响功能。

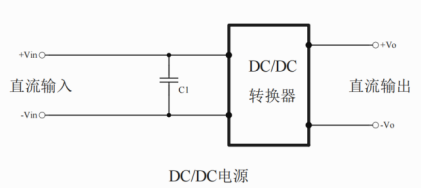

在普通DC/DC电源内部，没有输入整流桥，直流经过DC/DC转换器得到所需的直流输出，如下图所示。+Vin和-Vin不能调换位置，如果不小心调换了，DC/DC电源很容易被烧毁，尤其是在供电源头容量大的情况下。

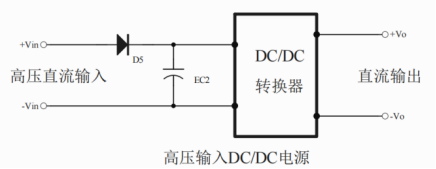

广州冠优电源的高压输入DC/DC电源一般有防反接功能（可通过规格书确认），通过防范二极管实现，如下图中的D5。当+Vin和-Vin接反的话，电源没有输出，但也不会有任何损坏，只要把输入正负极接对了，电源就能正常输出。

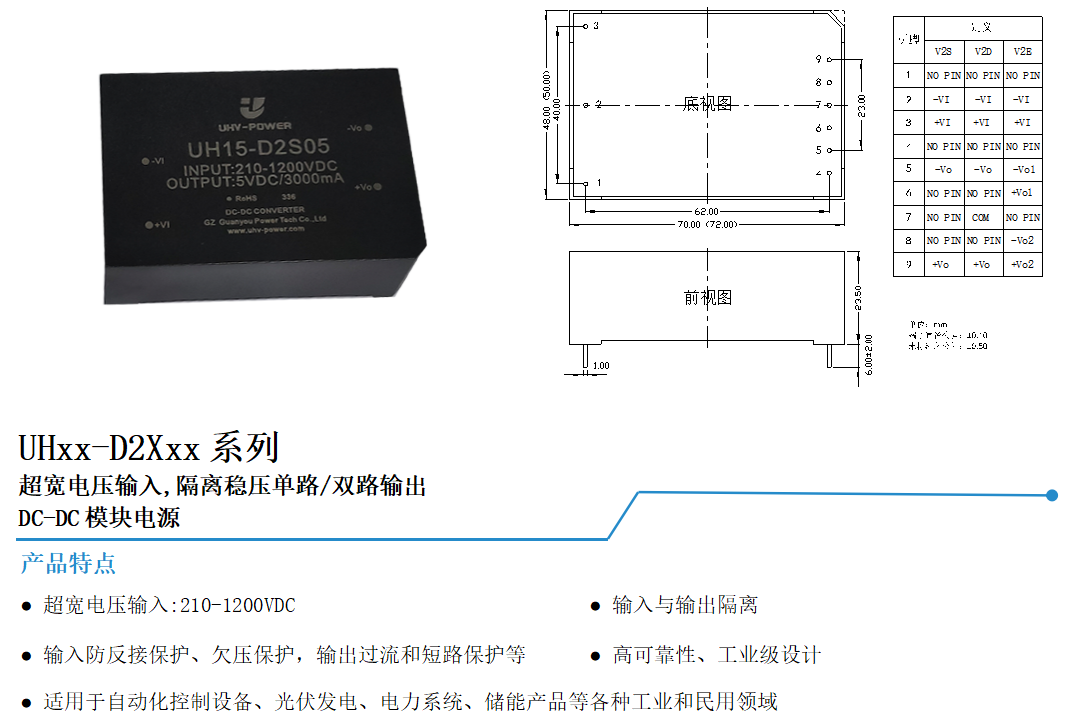

如果高压输入DC/DC电源可以接受比较低的输入电压，比如冠优电源的UHxx-V2Xxx产品，输入电压范围是210-1200VDC，其下限210VDC低于300VDC（交流市电整流后电压）。也就是说，将UHxx-V2Xxx的输入接交流市电，电源（冠优电源uhv）能正常空载起机。由于很多场合没有直流高压电，但都有交流市电，此法能方便检验电源。

相对于AC/DC电源利用整流桥做的全波整流，广州冠优电源高压输入DC/DC电源的防反接二极管的功能相当于半波整流；另外，高压输入DC/DC电源内部滤波电容的容量，通常远小于同等功率AC/DC电源的滤波电容容量。若接入交流市电，其带载能力将不如接入直流电，但若负载不大，也可能带得起来。具体的带载能力，需要通过测试或者咨询厂家得到。

总结，冠优电源高压输入DC/DC电源的内置防反接二极管允许电源接入交流市电进行简单的起机验证，并且具备一定的带载能力。
